Arrivée de la Nouvelle Monture Geoptik GK300
Présentation et premiers Tests.
Il devenait temps de remplacer ma valeureuse monture Orion Atlas EQ-G.
J'ai donc opté pour cette monture de la marque Geoptik , trés peu répendu , mais avec des spécifications
techniques assez alléchantes.
La technique en détails :
Poids de la tête : 19 Kg
Capacité de charge : 40 Kg maximale / 30 Kg en photo
Double format de queue d'aronde : Vixen et Losmandy
Barre de contrepoids géante , diamètre 32 mm avec contrepoids 10 Kg
Erreur périodique de +/- 8" d'arc , en moyenne +/-5
Couronne dentée en Bronze B14 : 150mm pour l'axe AD ( 300 dents ) et 120mm pour l'axe DEC (250 dents)
Les tolérances d'usinage garanties de 5 microns afin d'assurer une haute précision de pointage
Trépied bois Geoptik : Capacité de charge 150 Kg
Motorisation et système de pointage Skywatcher Synscan EQ6
La tête de la monture est réalisée en Aluminium Avional , L'avional est un alliage extrêmement léger utilisé dans l'industrie aéronautique composé d'aluminium, de cuivre, de magnésium et de silicium réputé 5x plus résistant que l'aluminium standart.

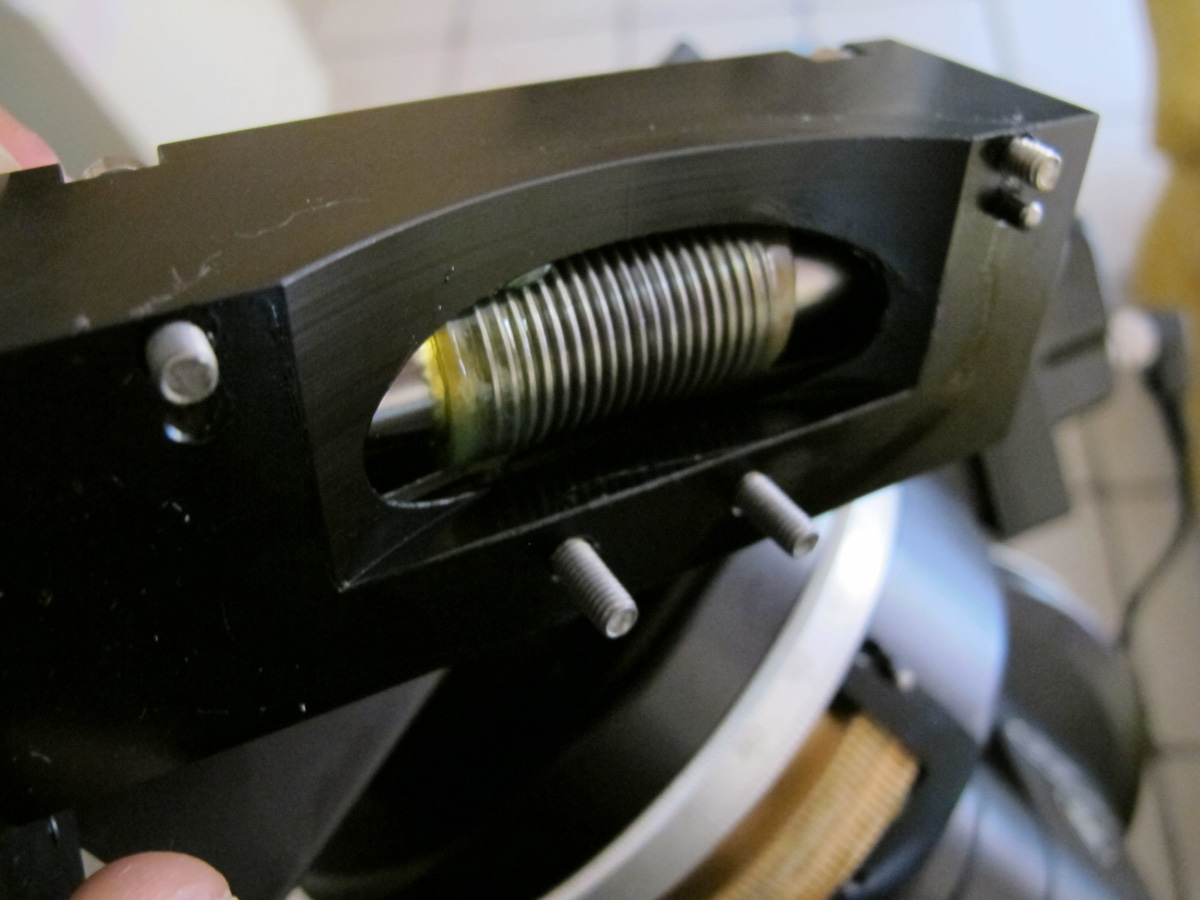

Naturellement un premier démontage de courtoisie s'impose , voici quelques images de la roue dentée en Dec et sa vis sans fin.

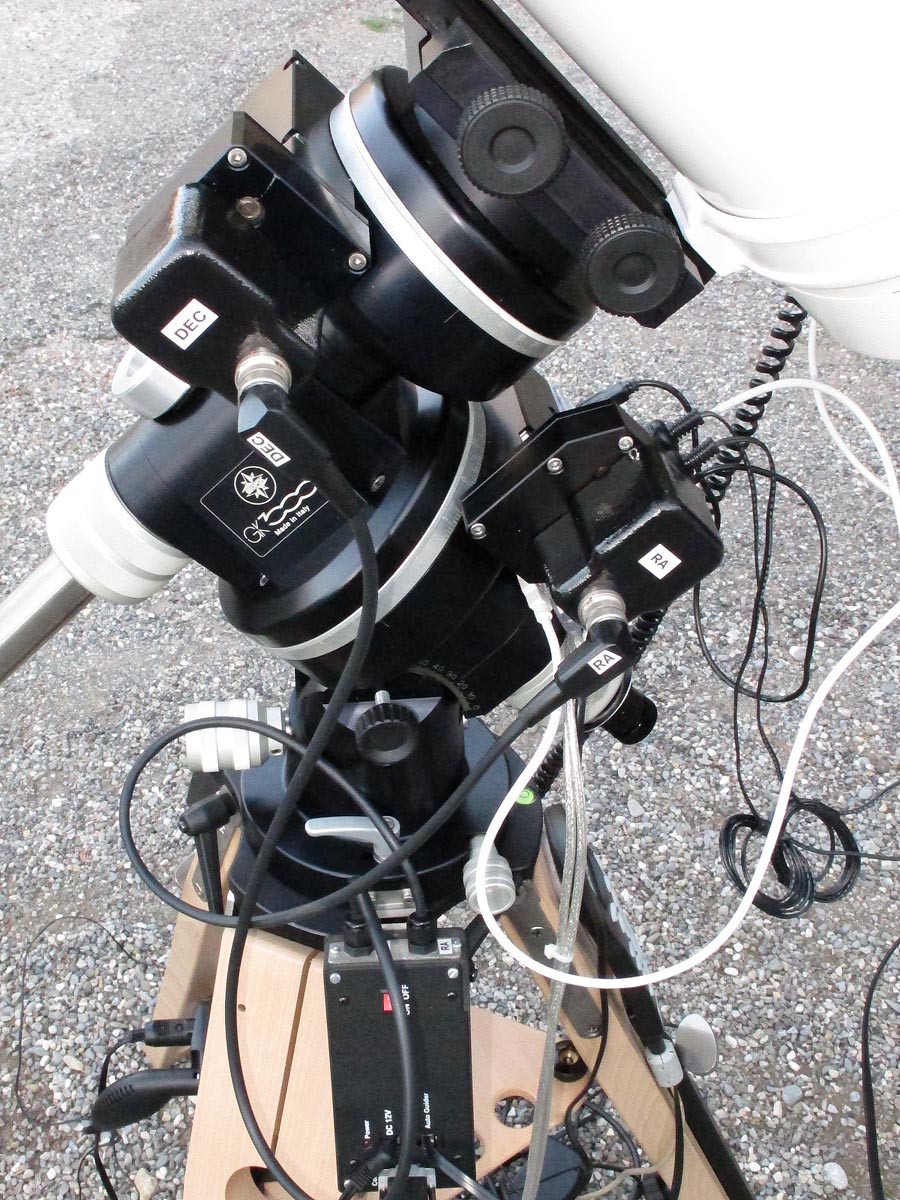

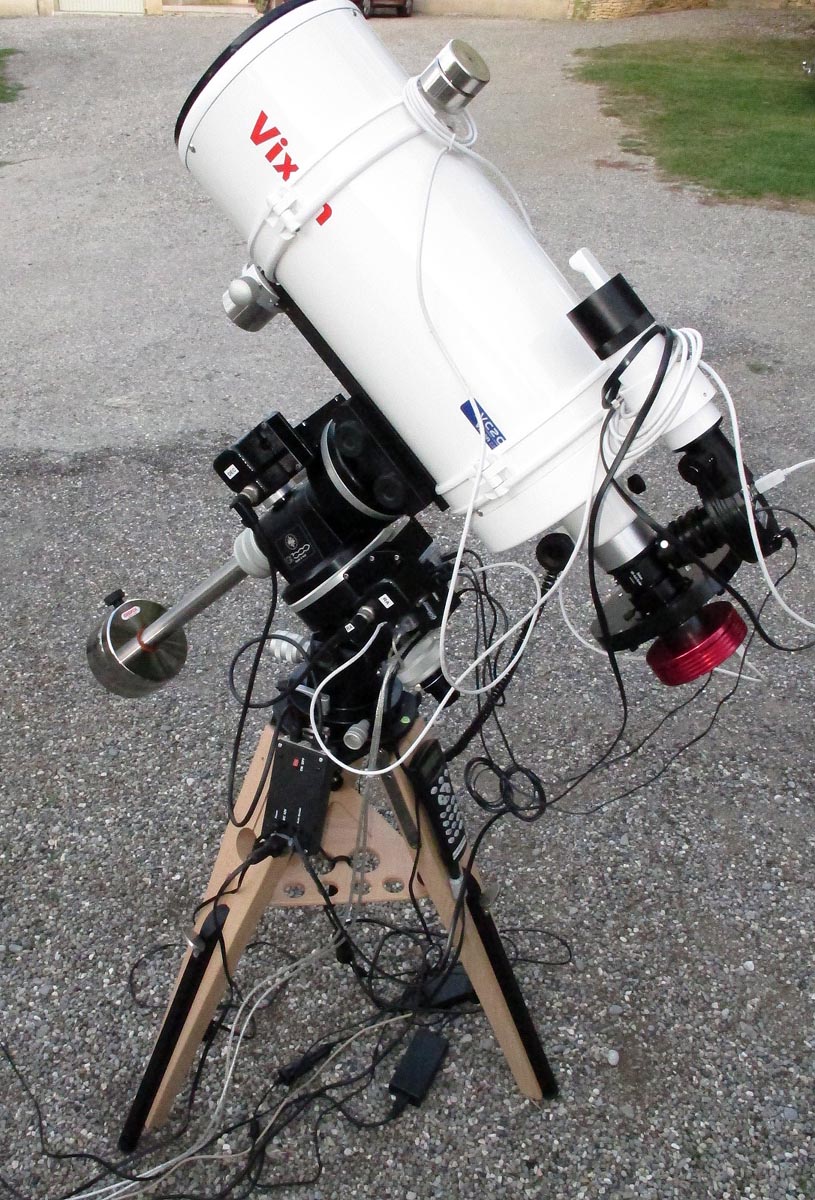

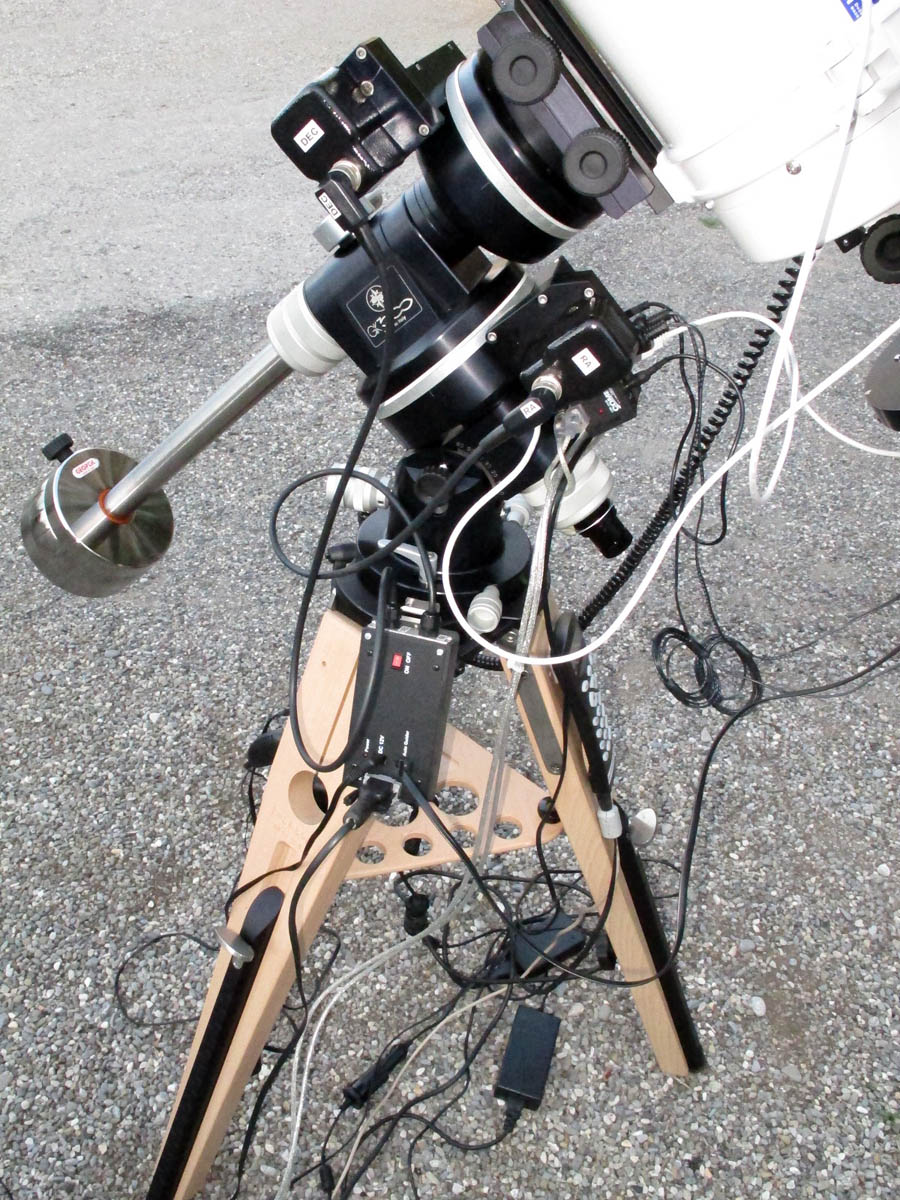

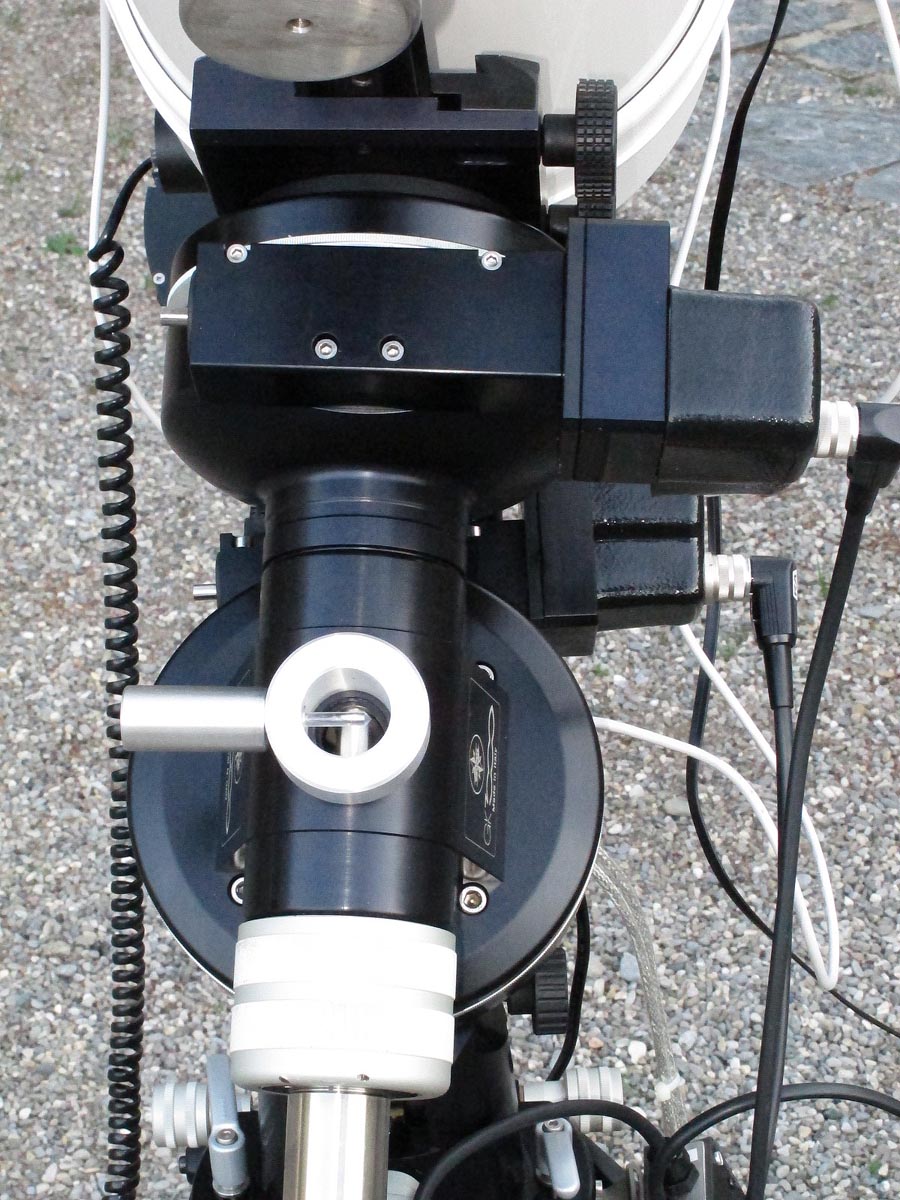

Et quelques photos du setup du 11 septembre 2011 avec le VC200L

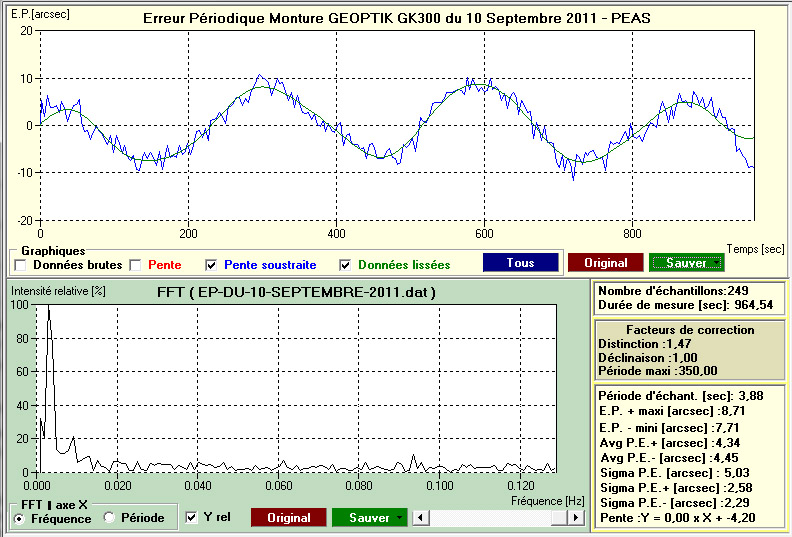

Voici la première Mesure d'erreur périodique de la soirée du 10:
Matériel Vixen VMC110 + ATIK 16IC
On calcule donc une erreur périodique moyenne de 3.30 pour EQAlign et 4.40 pour PEAS.
Une trés bonne nouvelle puisque la monture se trouve dans les meilleurs spécifications données par le constructeur.
Voici la première image réalisée la nuit du 10 au 11 Septembre 2011 , avec une pleine Lune bien présente , et imagée au milieu des lampadaires dans le jardin de mes beaux parents ;-)
Matériel :
Wiliam Optics Megrez 90 + ATIK314L+
Guidage Vixen VMC110 + ATIK16IC avec MaximDL
Voici un aperçu d'une brute de 8 mn en alpha et la superbe courbe de guidage de Maximdl , jamais vu une courbe
comme cà , cela promet de superbes guidages pendant les longues nuits noires d'hiver.
Temps de pose
L : 4 x 5 mn
RGB : 3 x 5 mn
Ha : 7 x 8 mn
Ha : 5 x 7 mn
soit un temps total de 156 mn
Traitement Deepskysatcker,Pixinsight,Maximdl et Photoshop
Pendant la nuit suivante 10-11 septembre , je n'ai pu imager que la Comète C/2009 P1 Garradd avec le Vixen VC200L
Voici donc une petite animation de son deplacement entre
Animation au format GIF : 7,5 Mo
Et quelques images avec divers traitement
Version LRGB
Version LRGB NEGATIF
